网络机柜的使用在数据中心，机房等领域十分广泛，问询网络机柜布线与理线问题的也相对集中，下面小编集中解答这个问题。

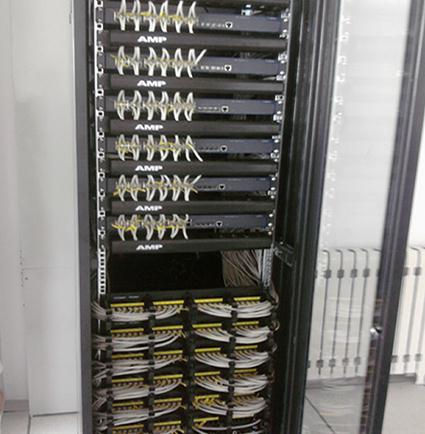

　　网络机柜的布线程序

　　首先准备网络跳线、标签纸、各种型号的塑料扎带等，然后根据现有设备情况勾画出网络机柜内部的线路走线图和设备位置图。

　　机柜安装：使用螺丝螺母将固定架上紧，将机柜扳倒，把脚轮安装上，然后根据设备的位置在固定架上调整和添加挡板。

　　线路整理：将网线分组，组数通常小于或等于机柜后面理线架的个数。将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。

　　设备固定：将网络机柜中的挡板调整到合适的位置，使管理员能够不开机柜门就可以看到所有设备的运转情况，同时根据设备的多少和大小适当地添加挡板。注意要在挡板间留出一定的空隙。将 机柜内所有用到的交换设备、路由设备按照预先画好的图放置好。

　　网线贴标：所有网线连接好以后，需要对各网线进行标识，要求标识要简单易懂。对交叉网线可以通过使用不同颜色的即时贴与一般网线加以区分。如果设备太多，则要对设备进行分类编号，并 对设备贴标。

　　完成这些后就可以接通电源进行测试了，为了保证日后维修的方便性，一定要做好线路的整理及网线标贴工作。

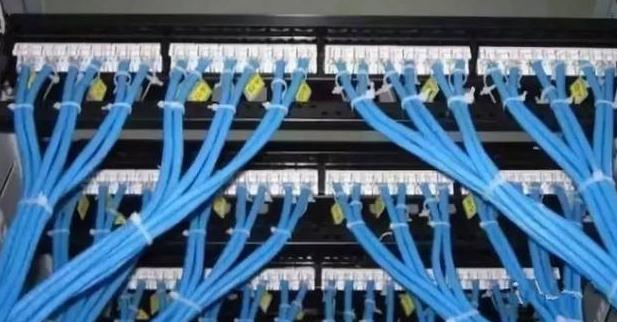

　　网络机柜的理线方法有哪些

　　1. 网络机柜配线架固定到位，正面将面板纸装入配线架，背后装好托盘。

　　2. 理线板定位，对理线板进行定位时理线板在穿线前先应确定其方向，使理线板在理线过程中不需要进行扭转方向，就可以进行定位。

　　3. 理线板穿线，在机房中的进线口旁，将理线板按2所确定的方位将板的方向调整好，将双铰线按线号依次穿入理线板，但我们应该注意即使所有的双绞线都穿过理线板，也应该将理线板紧贴在进 线口旁，这样做的目的其实为了保证机房的双绞线可以全部的被整理。

　　4. 路由理线首先把理线板外侧根部用尼龙扎带穿过理线板的双绞线扎成一束，然后再将理线板沿着指定的路由向自己方向平移，大约平移100mm左右，再将理线板外侧根部的线围绕理线板绕一圈， 继续平移理线板200mm左右，在理线板外侧根部用尼龙扎带绑扎，注意每根线应保持与前次绑扎时的位置相同，不允许有些线从外层转入内层，也不允许内层线转入外层;依次平移，直到配线架为止。

　　5. 线束固定，在理线过重，如果如果旁边遇到桥架上的扎线孔或机柜内的扎线板，则应在绑扎线束的同时将线束绑扎在桥架或机柜上，以免线束下滑;

　　6. 弯角理线：当平移过程中遇到转弯时，必须让理线板贴近转弯角，在弯角旁顺着转弯，不可以绑扎后再贴上弯角这就要求所有的线束必须在现场绑扎，不可以事先绑扎后后再移到现场来；

　　7. 托架理线：当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，将线束绑扎一次，然后分出该模块对应的线号。此工序应配备2人：1人分线，1 人将线从配线架背后拉到配线架正面去(如果模块可以卸下，则将线从模块孔穿到正面去)，同时2人唱号核对线号与配线架上的面板编号是否一致。

　　8. 完成理线：当最后一根线穿到配线架正面后，理线板内已经没有一根线了，这时该束线的理线宣告结束。

　　9. 将退出的理线板重新拿到进线口，使用下一个24口配线架的理线表，依次重复1-8，完成下一束线的理线工作，直到全部完多束线理线(分支理线)。
