配线架打法
1、把网线放在两排IDC打线柱的中间(线路板的上面)而不是把它放到配线架的外面。

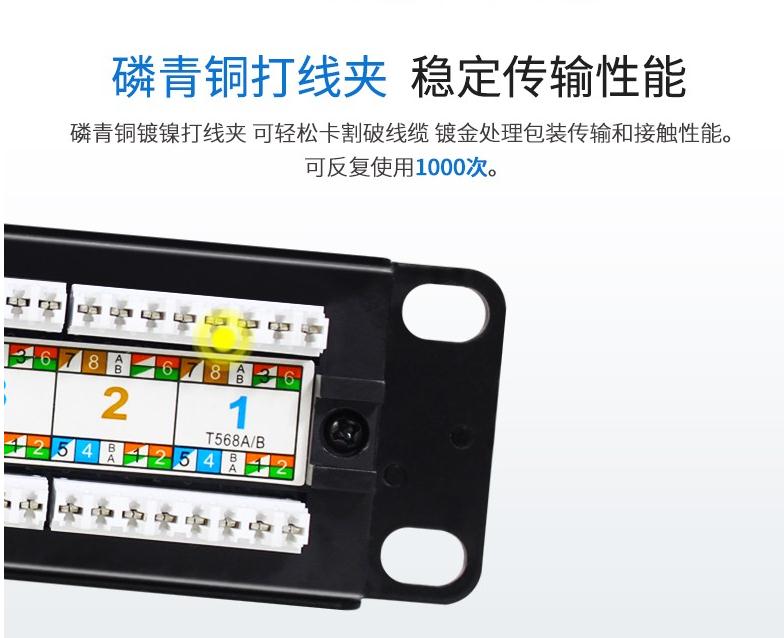

2、配线架里都有色标卡,得需要按照色标卡上的标识相对应的打上各线芯。没有色标卡的配线架如果是新手就根本无法正确打接。如果是有经验的施工者可以通过测试仪来逻辑推出哪个打线柱对应哪色的线芯。
3、把每根线分别打接到相应端口,然后把理顺的线放到两个IDC打线柱的槽里。
110配线架打法
首先把配线板按顺序依次固定在标准机柜的垂直滑轨上,用螺钉上紧,每个配线板需配有1个19U的配线管理架。
(1)在端接线对之前,首先要整理线缆。用带子将线缆缠绕在配线板的导入边缘上,最好是将线缆缠绕固定在垂直通道的挂架上,这可保证在线缆移动期间避免线对的变形。
(2)从右到左穿过线缆,并按背面数字的顺序端接线缆;
(3)对每条线缆,切去所需长度的外皮,以便进行线对的端接;
(4)对于每一组连接块,设置线缆通过末端的保持器(或用扎带扎紧),这使得线对在线缆移动时不变形;
(5)当弯曲线对时,要保持合适的张力,以防毁坏单个的线对;
(6)对捻必需正确地安置到连接块的分开点上。这对于保证线缆的传输性能是很重要的;
(7)开始把线对按顺序依次放到配线板背面的索引条中,从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白;
(8)用手指将线对轻压到索引条的夹中,使用打线工具将线对压入配线模块并将伸出的导线头切断,然后用锥形钩清除切下的碎线头。
(9)将标签插到配线模块中,以标示此区域。

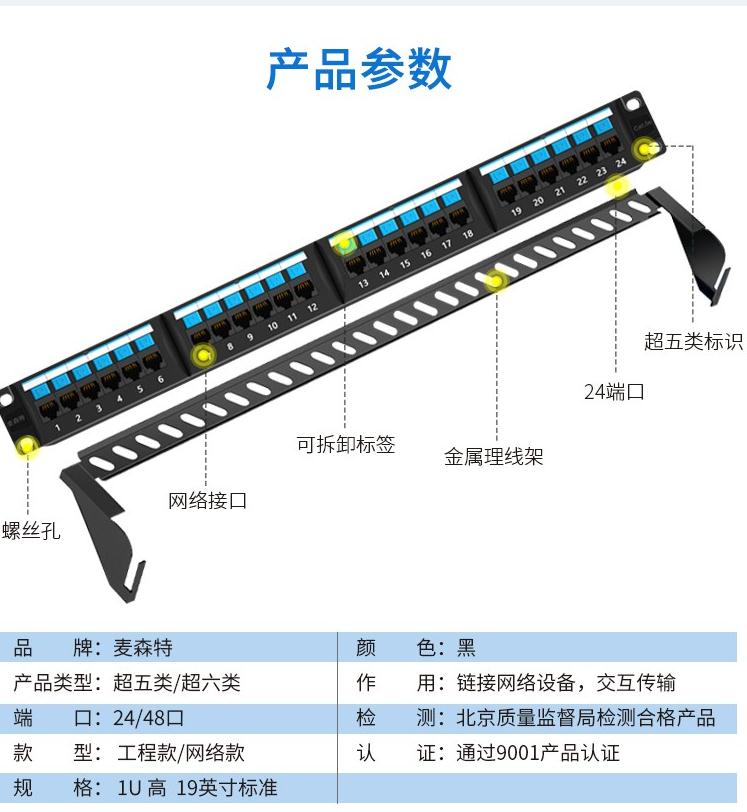

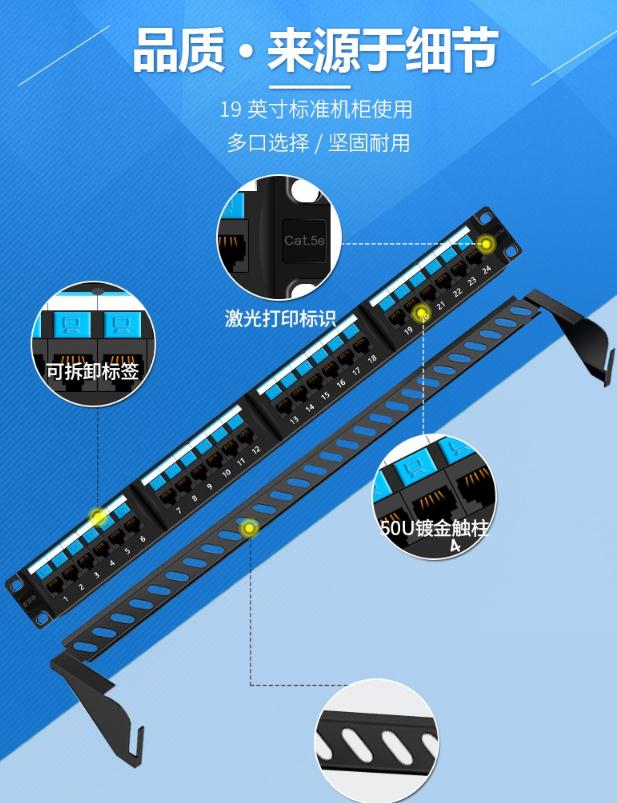

配线架作用
在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然后用跳线(RJ45接口)连接配线架与交换机。总体来说,配线架是用来管理的设备,比如说如果没有配线架,前端的信息点直接接入到交换机上,那么如果线缆一旦出现问题,就面临要重新布线。此外,管理上也比较混乱,多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题,可以通过更换跳线来实现较好的管理。用法和用量主要是根据总体网络点的数量或者该楼层(以及相近楼层,这要看系统图是怎么设计的)的网络点数量来配置的。不同的建筑,不同系统设计,主设备间的配线架都会不同。如,一栋建筑只有四层,主设备间设置在一层,所有楼层的网络点均进入该设备间,那么配线架的数量就等于该建筑所有的网络点/配线架端口数(24口、48口等),并加上一定得余量;如果,一栋建筑有9层,主设备间设置在4层,那么为了避免线缆超长,就可能每层均设有分设备间,且有交换设备。那么主设备间的配线架就等于4层的网络点数量/配线架端口数(24口、48口等)。
网络配线架的安装方法:
所用到的工具: 压线钳 一把 测线议一个 十字与一字螺丝刀各一把 模块打线工具一把
在机柜内部安装配线架前,首先要进行设备位置规划或按照图纸规定确定位置,统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备。同时考虑配线架与交换机之间跳线方便。
缆线采用 地面 出线方式时,一般缆线从机柜底部穿入机柜内部,配线架宜安装在机柜下部。采取桥架出线方式时,一般缆线从机柜顶部穿入机柜内部,配线架宜安装在机柜上部。缆线采取从机
柜侧面穿入机柜内部时,配线架宜安装在机柜中部。
配线架应该安装在左右对应的孔中,水平误差不大于2毫米,更不允许左右穿错位安装。
配线架的安装有以下步骤:
(1)检查配线架和配件完整。
(2)将配线架安装在机柜设计位置的立柱上。
(3)理线。
(4)端接打线。
(5)做好标记,安装标签条。
